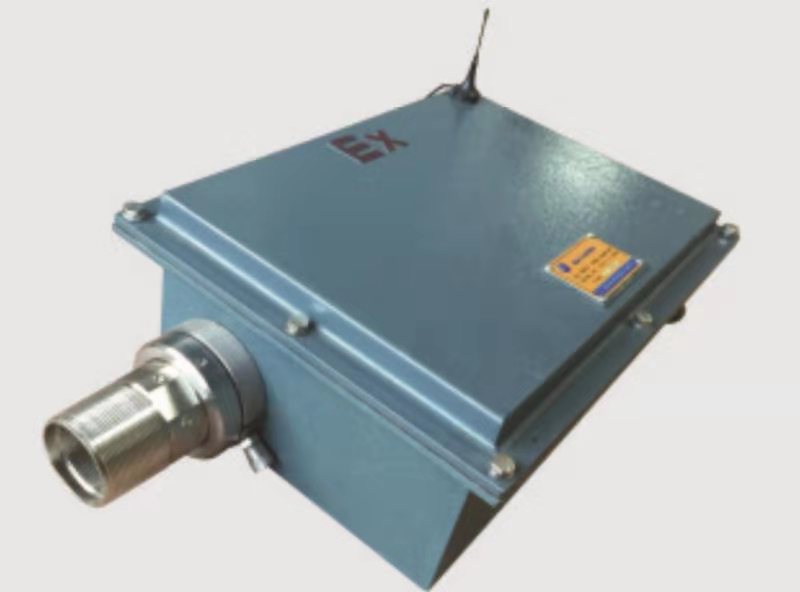

FCFLC型油井动液面测试仪主要由气爆发声装置（微型气泵、电磁阀）、回波接收装置（微音器）、数据采集传输终端RTU、监控系统软件组成。FCFLC型油井动液面测试仪的基本原理是：安装在井口上的测试仪器发出次声波，沿油、套环形空间向井底传播，遇到回音标、油管接箍和液面等发生反射。反射波传到井口被微音器所接收，并将反射脉冲转化成电信号，电信号经放大、转换、运算和存储等处理，测出声波传播速度和反射时间，即可测出声源与反射物之间距离。其主要通过微型气泵、高灵敏度微音器及信号处理实现了声波脉冲的自动发声、回传及液面波处理的闭环控制应用。解决了传统的动液面测量方法由人工操作、信号人工判读，数据计算整理工作繁琐，误差大、自动化程度低、效率低等问题。
套管压力
Casing pressure
0～10MPa；
电源
Power
（1）380/220VAC ；
（2）VDC24/12；
功耗设计
Range ratio
功率为20～200W；
液面深度
Liquid depth
60～3000m，特殊情况可定制；
信号采集
signal acquisition
声波信号1路；
压力信号1路；
输出信号
output signal
RS485、RS232；4~20mA
周期设定
Cycle setting
最小5分钟；
环境温度
Environment Temperature
-30℃～70℃；
防爆等级
Explosion-proof grade
ExdiaⅡCT5Gb；
防护等级
Protection grade
IP66；
测量精度
Measurement accuracy
1.0%；
装置类型
Device type
固定有压型、固定有压无压通用型；移动有压型、移动有压无压通用型等
型号Model
产品名称 Product Name
FCFLC-I
FCFLC-II
FCFLC-I型油井动液面在线测试仪
FCFLC-I well dynamic liquid level online tester.
FCFLC-II型丛式油井动液面在线测试仪
FCFLC-II cluster well dynamic liquid level online tester.
代码Code
公称压力 Nominal size
0
2
4
10
0.3MPa
2.0MPa
4.0MPa
10.0MPa
代码Code
防爆类型 Explosion-proof type
F
S
N
隔爆型 Flame-proof type
本安型 Intrinsic safety type
防爆型 Explosion-proof type
